Датчик-реле давления Д21К1-1-02

Датчик-реле давления Д21К1-1-02 предназначен для использования в холодильных установках, а также в других системах для контроля и регулирования давления газообразных и жидких сред (воздух, хладоны, масла и др.) с вязкостью не более 0,8 Па.с (8П), неагрессивных к меди и медным сплавам, оловянно-свинцовому припою и фторопласту.

Работа устройства

Принцип работы датчика-реле давления Д21К1-1-02 основан на уравновешивании силы, создаваемой давлением контролируемой среды на чувствительный элемент - сильфон силами упругих деформаций пружин и сильфона.

Изменение равновесия сил, вызванное изменением давления контролируемой среды, приводит к перемещению передаточного механизма и перебросу контактной группы датчика-реле.

Когда давление превысит значение уставки на величину зоны возврата в датчиках-реле Д21К1-1-02 контакты 1 - 3 (2-3) разомкнутся, контакты 1-2 замкнутся. При понижении давления контролируемой среды контакты 1-3 (2-3) замкнутся, контакты 1-2 разомкнутся.

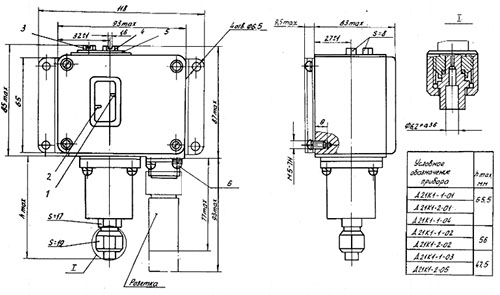

Рис.1. Габаритный чертеж датчика-реле Д21К1-1-02

Примечания:

• Номера контактов 1, 2, 3 нанесены на вилке и розетке разъема.
• По тексту в скобках указаны номера контактов для прибора со схемой электрических соединении по варианту А.

Эксплуатация

Датчик-реле давления Д21К1-1-02 работоспособен при воздействии:

• повышенной температуры окружающей среды до 60 °С;
• пониженной температуры окружающей среды до минус 50 °С;
• относительной влажности окружающей среды до 100% при температуре до 50 °С;
• атмосферного давления в пределах от 0,66 МПа (450 мм рт.ст.) до 0,152 МПа (1140 мм рт.ст.);
• качки амплитудой ±45° и периодами 7-16 с;
• длительных наклонов при максимальном угле наклона до 15° и кратковременных наклонах (до 3 мин) при максимальном угле наклона до 30°;
• механических ударов многократного действия с пиковым ударным ускорением до 147 м/с² (15g) и длительностью ударного ускорения 5-10 мс;
• синусоидальной вибрации в диапазоне частот:
  • от 5 до 100 Гц и амплитудой ускорения до 49 м/с² (5g);
  • от 5 до 60 Гц и амплитудой ускорения до 19,6 м/с2 (2g);
• механических ударов одиночного действия с пиковым ударным ускорением до 9800 м/с² (1000g) и длительностью ударного ускорения 0,5-2 мс с ложными срабатываниями в момент удара длительностью не более 20 мс;
• сейсмического удара с пиковым ударным ускорением 196 м/с² (20 у) с длительностью действия ударного ускорения 30-50 мс;
• соляного (морского) тумана.

Датчик-реле давления Д21К1-1-02 работоспособен после воздействия:

• повышенной температуры окружающей среды до 70 °С;
• пониженной температуры окружающей среды до минус 60 °С;
• изменения температуры окружающей среды от минус 60 до плюс 70 °С;
• атмосферных конденсированных осадков (инея и росы);
• пониженного атмосферного давления до 0,012 МПа (90 мм рт.ст.);
• повышенного избыточного наружного давления воздуха (при плавном его повышении в течение 3 мин) до 0,2 МПа (2 кгс/см²) длительностью до 4 ч;
• давления перегрузки контролируемой среды до 2,4 МПа (24 кгс/см²)
• внешних механических воздействий по п.2.11.

Датчик-реле устойчив к воздействию:

• плесневых грибов;
• пыли и песка;
• брызг воды;
• дезинфекции, дезактивации и дегазации.

Температура контролируемой среды должна быть от минус 50 до плюс 60° С. В случае использования в качестве контролируемой среды масла, температура его застывания должна быть ниже температуры окружающего воздуха на 15 °С
