Описание
Тахогенератор ТС-1М gредназначен для комплектации электродвигателей, работающих в широкорегулируемых электроприводах постоянного тока с другими машинами при следующих условиях:
- высота над уровнем моря не более 1000 м.,
- температура окружающего воздуха от + 1 до +40 гр.С.
Комплект поставки
- Тахогенератор ТС-1М
- Паспорт
- Щеточный узел
- Упаковка
Крутизна тахогенератора, В*мин | 0,03 ± 15% |
Номинальная частота вращения, мин-1 | 3000 |
Максимальная частота вращения, мин-1 | 5000 |
Минимальная частота вращения, мин-1 | 0,1 |
Нагрузочное сопротивление, кОм, не менее | 2 |
Масса, кг | 2,7 |
Конструкция
Тахогенератор ТС-1М с возбуждением от постоянных магнитов состоит из якоря и станины с колпаком. Якорь состоит из втулки, на которую насажен сердечник, коллектора, обмотки из медного провода и колпака. Составной частью тахогенератора является алюминиевая станина, к которой крепится постоянный магнит и обойма щеткодержателя. На станину насажен колпак.

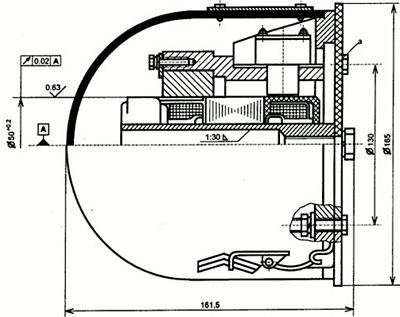

Рис.1. Габаритные размеры ТС-1М тахогенератора постоянного тока
Порядок работы
- Установить якорь тахогенератора ТС-1М на вал двигателя и закрепить болтом М6х60.48.016.
- Для предохранения втулки тахогенератора, при ее креплении предусматривается шайба 6х1,5.02.019 ГОСТ 6958-73 и 665Г.01.15 ГОСТ 6402-70.
- Вынуть щетки из щеткодержателя, установить станину на вал электродвигателя, закрепив четырьмя болтами М5х45.4Е.016. ГОСТ 7795-70.
- Установить щетки, закрепив крышками. Подсоединить монтажные провода на клеммные платы электродвигателя.
- Проверить работоспособность тахогенератора путем запуска электродвигателя и закрыть тахогенератор колпаком.
Гарантия
На Тахогенератор ТС-1М действует официальная гарантия сроком 1 год.
